六方氮化硼粉体：纯度与粒径把控，精准锚定多元应用方向

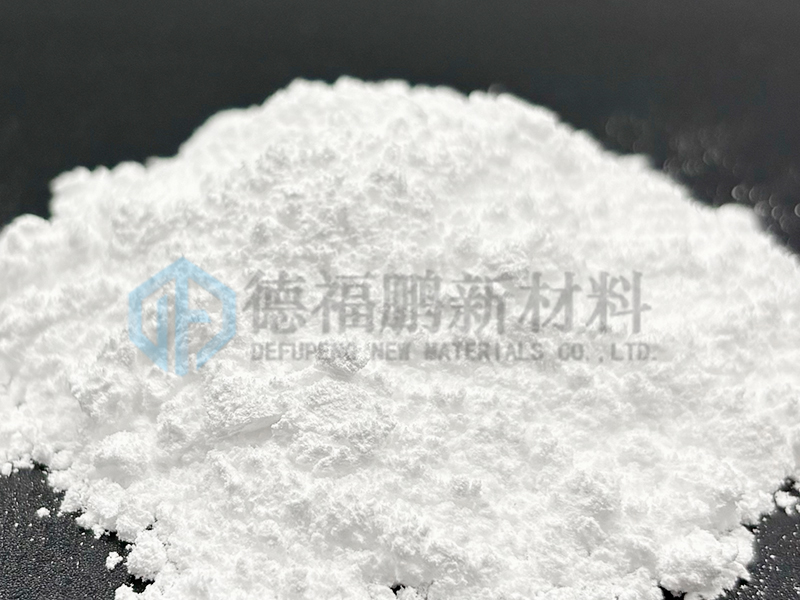

六方氮化硼粉体（h-BN）因其独特的层状晶体结构与物理化学特性，成为先进材料领域备受瞩目的“多面手”。这种白色粉末的性能表现高度依赖纯度与粒径控制，不同规格的粉体在工业应用中展现出截然不同的技术价值。

在电子半导体领域，超高纯度（>99.5%）的h-BN粉体是制造芯片散热基板与静电夹具的核心材料。其面内热导率可达200W/mK，同时介电强度超过30kV/mm，既能高效导出芯片产生的热量，又能避免电路短路。某国际半导体厂商采用纳米级h-BN填充环氧树脂后，芯片封装体的热阻降低40%，良品率提升至99.2%。这类应用对粉体纯度要求极为严苛，氧含量需控制在0.5%以下，否则高温烧结时杂质会引发晶界缺陷，导致绝缘性能衰减。

高温工业场景中，工业级纯度（>98%）的h-BN粉体通过等离子喷涂技术，可在金属模具表面形成0.2mm厚的复合涂层。在铝合金压铸领域，该涂层使模具寿命从3万次延长至6万次，脱模力降低60%。其奥秘在于h-BN的层状结构在高温下仍能保持0.3的摩擦系数，同时3.5×10⁻⁶/K的低热膨胀系数可抵消铝液注入时的热冲击。某汽车轮毂制造商采用h-BN涂层后，薄壁件（壁厚<2mm）的粘模率从15%降至2%，单班产能提升25%。

化妆品行业则更关注粉体的粒径分布与白度。通过气流粉碎技术获得的D50=5μm的h-BN粉体，因其类石墨的层状滑腻感，成为高端彩妆产品的理想填充剂。粉底液中添加的h-BN微粉，可使膏体涂抹阻力降低70%，同时通过光散射效应提升肌肤光泽度。这类应用对重金属含量极为敏感，铅、砷等元素需控制在ppm级，否则可能引发皮肤过敏。

从芯片散热到美妆护肤，h-BN粉体的性能密码藏于纯度与粒径的微妙平衡中。随着粉体分级技术的突破，这种“白色石墨”正在更多精密领域展现其不可替代的价值。
